Mempertahankan Jaringan Fase Terpisah: Mengapa Elektronik Modern Menuntut Pelindung Tegangan Standar AS Khusus

Putusan Langsung tentang Ketidakstabilan Jaringan dan Perlindungan Listrik Otomatis

Peralatan listrik modern yang beroperasi pada jaringan listrik Amerika Serikat memerlukan perlindungan aktif karena jalur pasokan utilitas stdanar pada dasarnya rentan terhadap fluktuasi dinamis yang lebih dari sekadar sambaran petir biasa. SEBUAH Pelindung tegangan standar AS merupakan mekanisme pertahanan yang sangat diperlukan yang secara aktif memantau standar 120V AC fase tunggal (atau saluran fase terpisah 240V), langsung memutus beban sensitif ketika tegangan turun di bawah 104V AC (di bawah tegangan) atau naik ke atas 132V AC (tegangan berlebih). Meskipun surge strip standar mampu menangani lonjakan transien berenergi tinggi dalam interval mikrodetik, namun strip tersebut tidak terpengaruh oleh kondisi tegangan berlebih dan tegangan rendah yang berkelanjutan—bahasa sehari-hari dikenal sebagai gelombang besar dan pemadaman listrik—yang merusak kompresor peralatan, papan kontrol digital, dan catu daya mode sakelar.

Untuk mengamankan aset perumahan dan komersial ringan yang berharga, memanfaatkan pelindung tegangan penginderaan otomatis khusus dengan pengatur waktu tunda terintegrasi adalah satu-satunya metode yang dapat diandalkan untuk mencegah kegagalan perangkat keras sistemik. Jaringan utilitas sering mengalami anomali peralihan beban, degradasi fisik jaringan, dan kondisi "netral mengambang". Peristiwa ini menyebabkan peralatan yang terhubung mengalami perubahan tegangan yang sangat besar. Dengan menerapkan pemutusan fisik yang keras dan memperkenalkan periode penundaan untuk memungkinkan stabilisasi jaringan, pelindung tegangan mencegah siklus daya cepat yang merusak yang memakan ribuan kompresor dan unit kontrol elektronik setiap tahunnya.

Tanpa pemantauan tegangan aktif berbasis relai, peralatan akan terus menerus menghadapi risiko degradasi secara diam-diam. Pemilik rumah atau operator komersial pada umumnya secara keliru percaya bahwa strip pelindung lonjakan arus standar menawarkan cakupan yang lengkap. Pada kenyataannya, kejadian tegangan berlebih yang berlangsung beberapa menit akan dengan mudah melewati komponen penekan pasif ini, yang menyebabkan pelarian termal lokal dan kegagalan pengontrol secara langsung. Berinvestasi pada pelindung tegangan otomatis berkualitas tinggi merupakan langkah rekayasa preventif yang penting untuk menstabilkan penyaluran daya pada titik konsumsi.

Menguraikan Arsitektur Jaringan Listrik Fase Terpisah AS

Untuk memahami mengapa proteksi tegangan sangat penting di Amerika Utara, kita harus memeriksa arsitektur spesifik sistem distribusi listrik AS. Sebagian besar bangunan perumahan dan komersial ringan di Amerika Serikat disuplai dalam satu fase Sistem fase terpisah 120V/240V , berasal dari belitan sekunder transformator utilitas dengan netral yang disadap tengah yang dibumikan pada pintu masuk layanan. Pengaturan ini menyediakan dua hot leg 120V yang berbeda (Jalur 1 dan Jalur 2) yang berbeda fase 180 derajat satu sama lain, di samping konduktor netral bersama.

Bahaya Netral Mengambang

Kondisi tegangan berlebih kronis yang paling parah dalam sistem fase-terpisah di AS terjadi ketika konduktor netral bersama terdegradasi, kendor, atau terputus sama sekali—sebuah fenomena yang dikenal dalam teknik kelistrikan sebagai a mengambang netral . Jika sambungan netral gagal, titik referensi untuk kedua kaki 120V hilang. Tegangan pada masing-masing kaki tidak lagi dijepit hingga 120V relatif terhadap ground; sebaliknya, tegangan terbagi pada dua saluran berdasarkan rasio beban yang terhubung.

Misalnya, jika Saluran 1 mempunyai peralatan berimpedansi rendah yang menyala (seperti microwave atau pemanas ruangan) dan Saluran 2 mempunyai beban impedansi tinggi yang tersambung (seperti televisi atau pengontrol lampu LED), tegangan pada Saluran 2 dapat langsung naik menjadi 180V AC atau lebih tinggi , sementara Jalur 1 runtuh menjadi 60V AC . Keadaan tidak seimbang ini akan segera menggoreng papan kontrol di Jalur 2 dan menyebabkan motor mati di Jalur 1. Pelindung lonjakan arus standar tetap pasif sepenuhnya selama kejadian ini karena tegangan tidak melebihi ambang batas penjepitnya (yang biasanya 330V atau lebih tinggi dibandingkan dengan tanah). Hanya pelindung tegangan khusus, yang terus mengevaluasi tegangan RMS (Root Mean Square), yang dapat mendeteksi pergeseran ini dan mengisolasi beban sebelum terjadi kerusakan.

Selain itu, pengoperasian utilitas lokal sering kali menimbulkan perubahan sementara dalam keseimbangan jaringan listrik. Kawasan industri yang berbagi jalur distribusi dengan kawasan perumahan menyebabkan sirkuit rumah tangga terkena dampak balik induktif ketika alat berat hidup atau mati. Fluktuasi ini dapat memicu gelombang besar lokal yang berkisar sekitar 140V AC selama beberapa detik—cukup lama untuk meruntuhkan penghalang insulasi utama pada peralatan rumah tangga, namun cukup singkat untuk lolos dari pemutusan keselamatan standar.

Mekanisme Kerusakan Tegangan Berlebih vs. Tegangan Bawah

Anomali tegangan berkelanjutan menyerang peralatan modern dengan dua cara berbeda, bergantung pada apakah saluran beroperasi terlalu tinggi atau terlalu rendah. Memahami mekanisme kerusakan fisik ini menunjukkan mengapa perlindungan lonjakan arus dasar tidak cukup untuk keselamatan sistem secara keseluruhan.

Degradasi Tegangan Berlebih

Tegangan berlebih yang berkelanjutan (tegangan melebihi 132V AC pada saluran nominal 120V) memaksa arus berlebih melalui sirkuit kapasitif dan resistif, mempercepat timbulnya panas sesuai dengan hukum pertama Joule. Kelebihan beban termal ini merusak lapisan isolasi dielektrik mikroskopis di semikonduktor, yang menyebabkan korsleting lokal di dalam unit kontrol mikroprosesor. Selain itu, varistor terintegrasi (MOV) dalam pelindung lonjakan arus dasar dapat menjadi terlalu panas dan rusak parah jika terkena tegangan berlebih dalam waktu lama, yang terkadang menimbulkan bahaya kebakaran lokal.

Tegangan Rendah dan Kerusakan Motor

Tegangan rendah, atau "penurunan tegangan" (di mana tegangan turun di bawah 104V AC), sangat merusak beban induktif, termasuk kompresor kedap udara yang terdapat pada AC, lemari es, dan pompa panas. Motor induksi mengandalkan tegangan stabil untuk menghasilkan torsi magnetik yang diperlukan untuk berputar. Ketika tegangan operasi turun, slip motor meningkat, dan motor harus ditarik secara signifikan lebih terkini untuk memenuhi kebutuhan beban mekanis. Kenaikan arus ini menciptakan tekanan termal yang parah pada belitan motor, sehingga melelehkan insulasi enamel pelindung yang tipis.

Jika tegangan turun terlalu rendah, motor tidak dapat memenuhi kebutuhan torsi awal dan memasuki a keadaan rotor terkunci . Selama peristiwa rotor terkunci, penarikan arus melonjak ke nilai maksimumnya, dengan cepat menyebabkan beban berlebih termal tersandung atau motor kompresor terbakar secara permanen jika sakelar termal tersebut gagal diaktifkan.

Dalam elektronik digital, tegangan rendah dapat menyebabkan rangkaian logika memasuki keadaan tidak terdefinisi, mengakibatkan kerusakan data, kesalahan penulisan memori, dan kerusakan sistem secara acak. Catu daya mode-saklar (SMPS) akan mencoba mengkompensasi tegangan masukan yang rendah dengan menarik lebih banyak arus untuk mempertahankan watt keluaran yang diperlukan, memberikan tekanan besar pada transistor pengalih primer dan menyebabkannya bekerja pada suhu tinggi yang berbahaya.

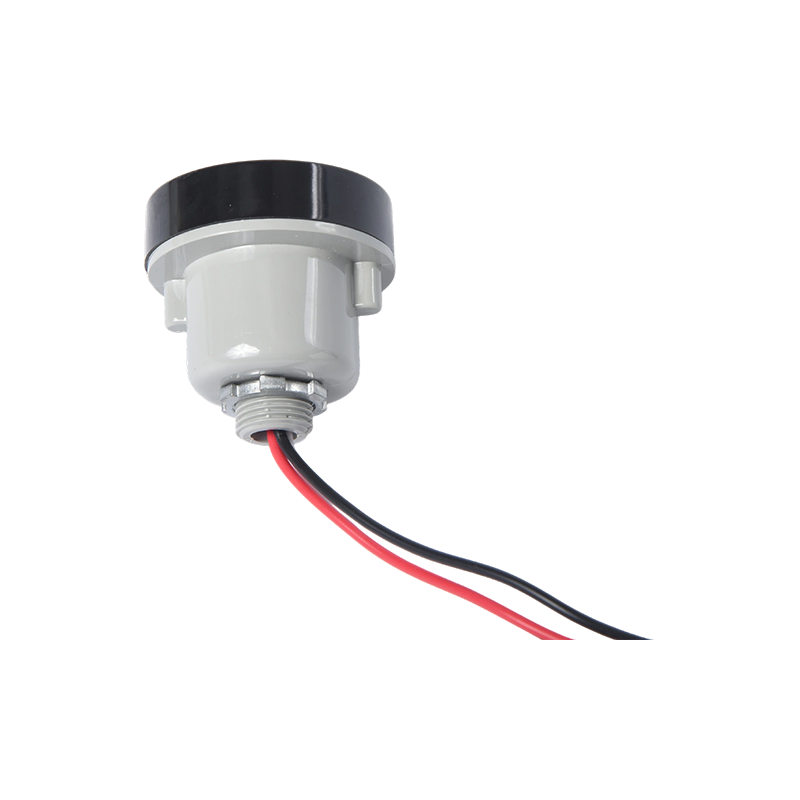

Parameter Teknis Utama Pelindung Tegangan Standar AS

Saat mengevaluasi pelindung tegangan standar AS untuk integrasi perumahan atau komersial, beberapa spesifikasi teknis yang berbeda menentukan kinerja dan keandalan lapangannya. Nilai standar disesuaikan agar selaras dengan ANSI C84.1, yang menetapkan peringkat tegangan pilihan untuk sistem tenaga arus bolak-balik di Amerika Serikat.

Integrasi sebuah pengatur waktu tunda cerdas yang dapat disesuaikan bisa dibilang merupakan fitur perlindungan paling penting dari sistem ini. Ketika anomali jaringan listrik terjadi, saluran utilitas sering kali mengalami putus aliran listrik secara cepat dan berturut-turut karena penutupan kembali otomatis pada saluran distribusi utilitas berupaya untuk mengatasi gangguan sementara. Tanpa pengatur waktu tunda, peralatan standar akan mengalami siklus daya yang cepat.

Untuk peralatan berbasis kompresor, hal ini sangat berbahaya. Jika kompresor lemari es dimatikan, gas refrigeran tetap berada pada tekanan tinggi di sisi pelepasan pompa. Jika daya segera dihidupkan kembali dalam beberapa detik, motor tidak mempunyai torsi awal untuk berputar melawan tekanan head yang tinggi ini, menyebabkan motor menarik arus rotor yang terkunci hingga sakelar beban berlebih termal internalnya putus. SEBUAH siklus penundaan minimal 3 menit memastikan bahwa tekanan zat pendingin telah seimbang sepenuhnya sebelum kompresor dihidupkan kembali, sehingga secara signifikan memperpanjang masa operasional keseluruhannya.

Pelindung tegangan tingkat lanjut menggunakan mikrokontroler digital yang mengambil sampel bentuk gelombang AC yang masuk ratusan kali per detik untuk menghitung tegangan True RMS. Hal ini mencegah terjadinya tripping palsu yang disebabkan oleh distorsi harmonik berumur pendek atau arus masuk start-up motor. Mikrokontroler dapat membedakan antara penurunan sub-siklus yang tidak berbahaya dan penurunan tegangan rendah yang asli dan berkelanjutan, memastikan waktu aktif sistem yang tinggi sekaligus memberikan perlindungan tanpa kompromi.

Analisis Rekayasa Komparatif Tipologi Proteksi Daya

Seringkali terdapat kebingungan di pasar mengenai perbedaan antara perangkat pelindung lonjakan arus (SPD) standar, pelindung tegangan otomatis (AVP), dan catu daya tak terputus (UPS). Setiap teknologi menargetkan anomali jaringan yang berbeda secara mendasar.

Alat Pelindung Lonjakan Arus (SPD)

SPD dirancang untuk menangani lonjakan tegangan nanodetik hingga mikrodetik yang disebabkan oleh petir atau peristiwa peralihan induktif. Mereka menggunakan Metal Oxide Varistors (MOVs) untuk menyalurkan kelebihan energi tegangan tinggi langsung ke jalur tanah. Namun, SPD tidak dapat mengatur voltase. Jika tegangan saluran jaringan naik menjadi 145V AC dan tetap di sana selama beberapa menit atau jam, SPD akan membiarkan tegangan destruktif tersebut mengalir langsung ke beban atau menjadi terlalu panas dan terbakar saat mencoba menahan lonjakan daya yang berkelanjutan.

Pelindung Tegangan Otomatis (AVP)

AVP adalah relay pemantauan aktif. Mereka tidak berusaha untuk menekan atau menyerap tegangan berlebih yang berkelanjutan. Sebaliknya, mereka bertindak sebagai saklar elektronik berkecepatan tinggi. Saat tegangan menyimpang di luar batas pengoperasian aman, solid-state internal atau relai magnetis secara fisik membuka sirkuit, mengisolasi beban. Mereka tidak memerlukan bahan habis pakai dan tidak menurun seiring waktu ketika peristiwa tegangan tinggi terputus.

Catu Daya Tak Terputus (UPS)

UPS menyediakan cadangan daya aktif menggunakan baterai timbal-asam atau litium internal. Sistem UPS online konversi ganda menawarkan tingkat perlindungan tertinggi dengan terus menerus memperbaiki AC yang masuk ke DC dan kemudian membalikkannya kembali ke gelombang sinus AC yang bersih dan terisolasi. Meskipun sangat efektif, alat ini mahal, berukuran besar, memerlukan penggantian baterai secara teratur, dan mahal untuk aplikasi peralatan besar seperti sistem HVAC, pendingin komersial, dan mesin berat bermotor.

Mengevaluasi Tipologi Sistem: Perbandingan Perangkat

Untuk membantu para insinyur dan manajer fasilitas dalam memilih strategi perlindungan yang tepat, tabel berikut membandingkan bagaimana masing-masing teknologi menangani kejadian jaringan listrik yang umum.

Seperti yang dijelaskan pada Tabel 2, skema perlindungan yang seimbang sering kali mencakup SPD dan AVP. Dalam desain kelistrikan modern, SPD dipasang di panel utama untuk menyerap lonjakan energi ekstrim yang berasal dari petir, sementara AVP hilir dipasang di masing-masing peralatan untuk melindunginya dari pemadaman listrik, tegangan netral mengambang, dan lonjakan pemulihan utilitas. Konfigurasi berlapis ini disebut sebagai "strategi perlindungan lonjakan dan tegangan terkoordinasi", yang mengoptimalkan umur peralatan dan keselamatan operasional.

Strategi Instalasi Optimal: Titik Penggunaan vs. Seluruh Rumah

Penerapan proteksi tegangan yang efektif melibatkan pendekatan multi-tingkat yang strategis. Tergantung pada anggaran, hunian gedung, dan kepadatan peralatan penting, sistem diterapkan baik di pintu masuk layanan listrik utama atau langsung pada peralatan bernilai tinggi.

Pelindung Tegangan Plug-In di Tempat Penggunaan

Untuk peralatan konsumen bernilai tinggi—seperti lemari es pintar, mesin cuci, dan oven microwave—pelindung titik penggunaan memberikan solusi plug-and-play yang sangat efektif. Unit ringkas ini dihubungkan langsung ke stopkontak standar NEMA 5-15R atau 5-20R. Peralatan kemudian dihubungkan langsung ke stopkontak keluaran pelindung. Perangkat ini sering kali dilengkapi waktu tunda yang dapat diprogram pengguna dan tampilan digital jernih yang menunjukkan tegangan dan penarikan arus secara real-time, sehingga pengguna dapat memverifikasi kesehatan saluran secara sekilas.

Relai Pemantauan Tegangan Seluruh Rumah yang Dipasang di Panel

Untuk mengamankan seluruh fasilitas atau tempat tinggal, relai pemantauan tegangan multi-fase yang dipasang di panel dipasang berdekatan langsung dengan panel listrik utama. Perangkat kelas industri ini memantau tegangan saluran masuk dan mengontrol kontaktor magnetik tugas berat dengan ampasitas tinggi.

Ketika tegangan listrik yang masuk bergeser di luar parameter nominal, relai pemantauan mematikan energi kumparan kontaktor, dan secara instan memutus seluruh panel listrik dari jaringan listrik. Konfigurasi ini sangat direkomendasikan untuk lokasi yang rawan terhadap aktivitas badai, pemadaman bergilir, atau infrastruktur jaringan yang sangat bervariasi. Perangkat pelindung seluruh rumah harus dipasang oleh teknisi listrik berlisensi, karena perangkat tersebut berinteraksi langsung dengan jalur pengumpan layanan utama sebelum pemutus sirkuit cabang.

Standar Kepatuhan dan Keselamatan Kode Kelistrikan Nasional (NEC).

Perangkat keras proteksi tegangan apa pun yang diintegrasikan ke dalam kabel permanen gedung AS harus mematuhi peraturan bangunan lokal dan nasional. Kode Kelistrikan Nasional (NEC) terus meningkatkan mandat terhadap peralatan kualitas daya guna meningkatkan keselamatan dan melindungi sistem bangunan dari kegagalan listrik.

1. NEC Pasal 242 (Perlindungan Tegangan Lebih): Mengatur pemasangan sistem pelindung lonjakan arus dan pemantauan tegangan yang benar. Berdasarkan penerapan NEC baru-baru ini, perlindungan lonjakan arus seluruh rumah diwajibkan untuk layanan perumahan baru dan peningkatan layanan. Menggabungkan sistem pemantauan tegangan berlebih dan bawah serta perlindungan lonjakan arus yang diperlukan akan memastikan perlindungan sistem yang komprehensif.
2. Laboratorium Penjamin Emisi Efek (UL) 1449 Standar: Sertifikasi ini penting untuk peralatan apa pun yang menyediakan penekanan lonjakan tegangan transien. Pastikan perangkat apa pun yang ditetapkan sebagai pelindung tegangan juga memiliki daftar UL 1449 untuk menjamin komponen penekan lonjakan arus internal dapat menahan lonjakan tegangan sementara yang ekstrem dengan aman.
3. UL 508 (Peralatan Kontrol Industri): Relai pemutus tegangan otomatis yang dipasang di panel harus memenuhi standar UL 508, memvalidasi bahwa kontak peralihan internal dapat dengan aman menangani beban induktif dan resistif berkapasitas tinggi tanpa lubang kontak atau pengelasan dini.

Pemilihan peralatan yang disertifikasi oleh laboratorium pengujian independen menjamin bahwa komponen listrik di dalam pelindung dibuat menggunakan termoplastik tahan api dan dinilai mampu bertahan dari potensi arus gangguan pada sistem kelistrikan. Di fasilitas komersial, penggunaan pelindung yang tidak bersertifikat dapat melanggar kebijakan asuransi dan menyebabkan masalah kepatuhan Administrasi Keselamatan dan Kesehatan Kerja (OSHA) selama audit keselamatan listrik rutin.

Referensi

1. Institut Standar Nasional Amerika (ANSI) C84.1-2020: Sistem dan Peralatan Tenaga Listrik - Peringkat Tegangan (60 Hertz) .

2. Asosiasi Perlindungan Kebakaran Nasional (NFPA): NFPA 70: Kode Kelistrikan Nasional (NEC) , Pasal 242 dan standar perumahan terkait.

3. Laboratorium Penjamin Emisi Efek (UL): Standar UL 1449 untuk Perangkat Pelindung Lonjakan Arus and Standar UL 508 untuk Peralatan Kontrol Industri .

4. Buku Biru Institut Insinyur Listrik dan Elektronika (IEEE) (Std 1015-2006): Praktik yang Direkomendasikan IEEE untuk Menerapkan Elektronika Daya dalam Sistem Tenaga Industri dan Komersial .
